概述
为了适应 GIS、变压器、开关柜、电缆的不停电状态检修工作的发展要求, 基于物联网、智能传感器等智能化技术, 实现不停电状态下的电力设备运行状态 监测,通过暂态地电压(TEV)、超声波(AE&Ultrasonic)、特高频(UHF)、 高频电流 (HFCT)、臭氧、温度等智能传感器监测技术,实现对变压器、GIS、开 关柜、电力电缆运行状态的智能感知;通 过智能诊断算法、多维度对比分析,实 现监测数据的智能分析、设备状态的智能诊断,实时掌握运行状态,及时发现缺 陷问题,评估推送异常信息及检修策略建议,为运维人员制定检修策略提供数据 支持,有效避免突发停电、火灾以及人身、 设备伤害事件的发生。
系统特点
● 智能传感器采用微型化、模块化、高性能、低功耗设计,内置电池容量可支持工作 6 年以上;
● 多种局部放电监测手段:UHF、AE、TEV、高频电流等;
● “有线有源”、 “无线无源”等多种部署方案;
● 传感器支持国网输变电设备物联网传感器数据通信规约、loraWAN 等多种无线通信规约,支持 Modbus 等有线通信规约
● 搭载电力设备状态智能监测系统软件,完备的数据分析功能,可自由选 择时间、参数、多测点的历史趋势分析以及横向对比分析;同时集成监测数据智能诊断算法,诊断准确率达 90% 以上;
● 传感器和监测主机具备边缘计算功能,根据各参数历史数据综合判断进行预警、告警、正常诊断。
局放物联网传感器
● 采用高频信号检测与分析技术,对局部放电信号进行实时监测。
● 能有效地去除噪音信号,即使噪音信号和局放信号在相同相位且幅值大于局部放电信号时,也能成功识别局放信号。
● 系统配置有内容丰富的局部放电信号数据库和局部放电信号专家分析系统,对检测到的局放信号进行自动分析、判断和识别。
● 系统的采样频带在高频波段,具有较强的现场抗干扰能力强。
● 具有智能报警功能,检测到局放信号时及时发出报警信号。
● 符合 Q/GDW12079 《输变电设备物联网传感器数据规范》 和 Q/GDW 12020《输变电设备物联网微功率无线网通信协议》。
技术参数
序号 | 参数名称 | 参数值 |
1 | 频率范围 | 3 ~ 100MHz |
2 | 测量范围 | 0 ~ 70dB |
3 | 传感器尺寸 | 39~139mm 可定制 |
4 | 传输阻抗 | ≥ 18mV/mA |
5 | 灵敏度 | 最小可测局部放电量不大于 50pC |
6 | 线性度误差 | ≤ ±15 |
7 | 功耗静态 | ≤ 50μW |
8 | 工作功耗 | ≤ 500mW |
9 | 通讯方式 | 无线 LoRa |
10 | 无线发送间隔 | 可在线配置 |
11 | 供电方式 | 内置锂亚电池 |
12 | 电池使用寿命 | ≥ 6 年 |
13 | 防护等级 | IP65 |
14 | 工作温度 | -40 ~ +70℃ |
15 | 工作湿度 | 5 ~ 95%RH |

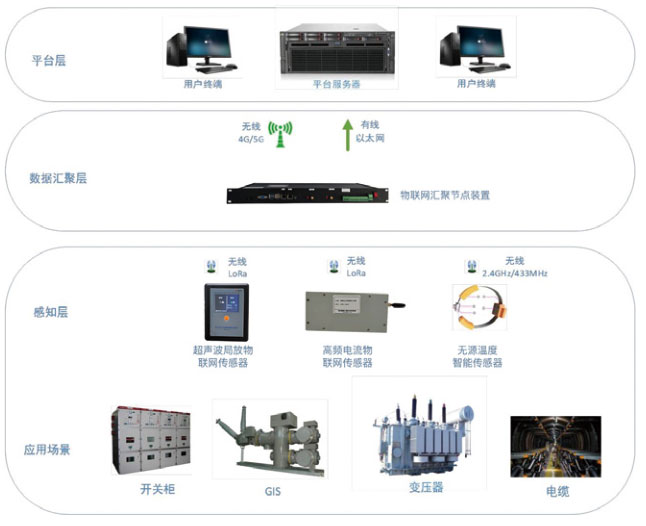

系统组成
技术参数
序号 | 参数名称 | 参数值 |
1 | 频率范围 | 3 ~ 30MHz |
2 | 测量范围 | 0 ~ 70dB |
3 | 传感器尺寸 | 可定制 |
4 | 传输阻抗 | ≥ 6.5mV/mA |
5 | 灵敏度 | 最小可测局部放电量不大于 50pC |
6 | 线性度误差 | ≤ ±15(动态范围 40dB) |
7 | 检测范围 | 100pC ~ 10nC |
8 | 平均功耗静态 | ≤ 50μW |
9 | 平均功耗工作 | ≤ 500W |
10 | 通讯方式 | 无线 LoRa |
11 | 无线发送间隔 | 可在线配置 |
12 | 供电方式 | 锂亚电池 |
13 | 电池使用寿命 | ≥ 6 年 |
14 | 防护等级 | IP65 |
15 | 工作湿度 | -40 ~ +70℃ |
16 | 工作湿度 | 5 ~ 95%RH |
